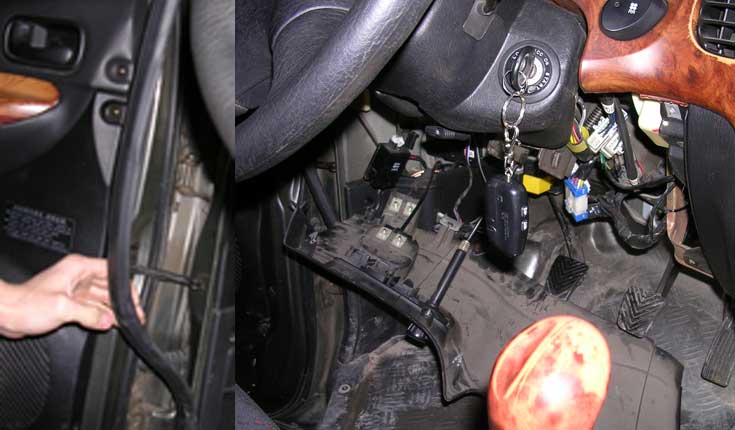

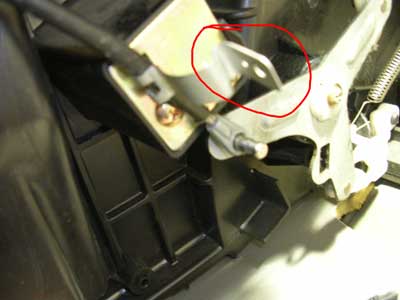

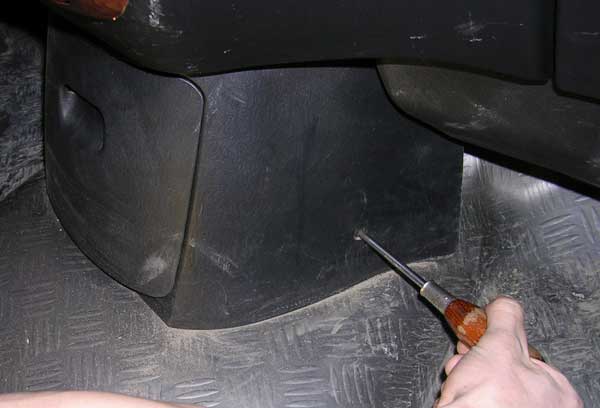

ParaZZit 17 Опубликовано: 3 декабря, 2008 Тут очень часто возникают вопросы По поводу снятия панели у Satrex, замены магнитолы и т.д. Вот менял тут панель на новую - решил сделать фотоинструкцию. снятие занимает 5 минут, постановка совсем немного больше. Поехали: Сдёргиваем уплотнитель дверного проёма слева, откручиваем 3 самореза с подбородка. 2 снизу по углам, один сверху слева под заглушкой, после чего подбородок нисмается, можно просто бросить его вниз на проводах. заглядываем вниз и видим тросик к печке. на фото видно, как отщёлкивается рубашка троса - лёгким движением пальца, после чего петля троса снимается со штока. сначала откручиваем 2 самореза по бокам нижнего кармашка, а потом сдёргиваем его на себя. 1 Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

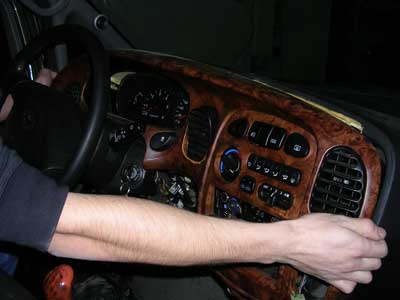

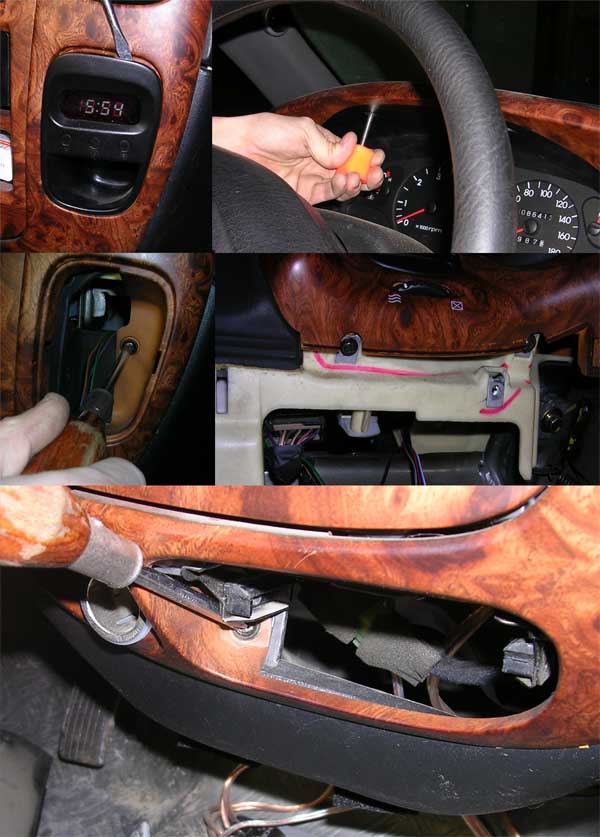

ParaZZit 17 Опубликовано: 3 декабря, 2008 Аккуратно выдёргиваем часики, как на рисунке - за ними саморез. Ещё один саморез за пепельницей. Два над приборной доской. Ещё снизу, со стороны подбородка 3 самореза: 2 слева от руля, 1 справа. Что-бы не расцеплять все кнопочки по отдельности - расцепляем 1 большой белый разъём, как на фото и 2 разъёма с управления печки, 1 с прикуривателя. просто дёргаем панель на себя. выкручиваем саморезы Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

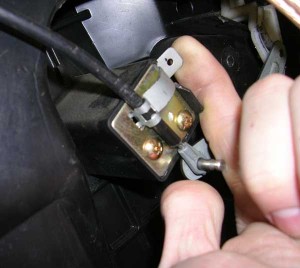

ParaZZit 17 Опубликовано: 3 декабря, 2008 Всё, панель снята. 5 минут и готово. Теперь можно легко перекинуть магнитофон, поковуырять приборную доску, поменять лампочки в подсветке и т.д. Ставится всё в обратном порядке. Сначала заносим панель на место, зацепляем разъёмы, садим на защёлки, спускаем тросик печки вниз, и проверяем что всё работает. Потом закручиваем все саморезы на места и собираем подбородок и уплотнитель двери на место. Теперь нужно зацепить тросик печки снизу. Поворчаиваем ручку на панели в крайнее положение, переводим рычаг печки в соответствующее положение и защёлкивам рубашку тросика надавив, как показано на фото. После этого ставим нижний кармашек на место и закручиваем 2 его самореза. Я снимал панель и пересаживал на неё все органы, включая дефлектроы отопителя со старой панели, а потом новую ставил на место. На всё про всё ушло 40 минут. Так что ничего сложного и трудного здесь нет. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
