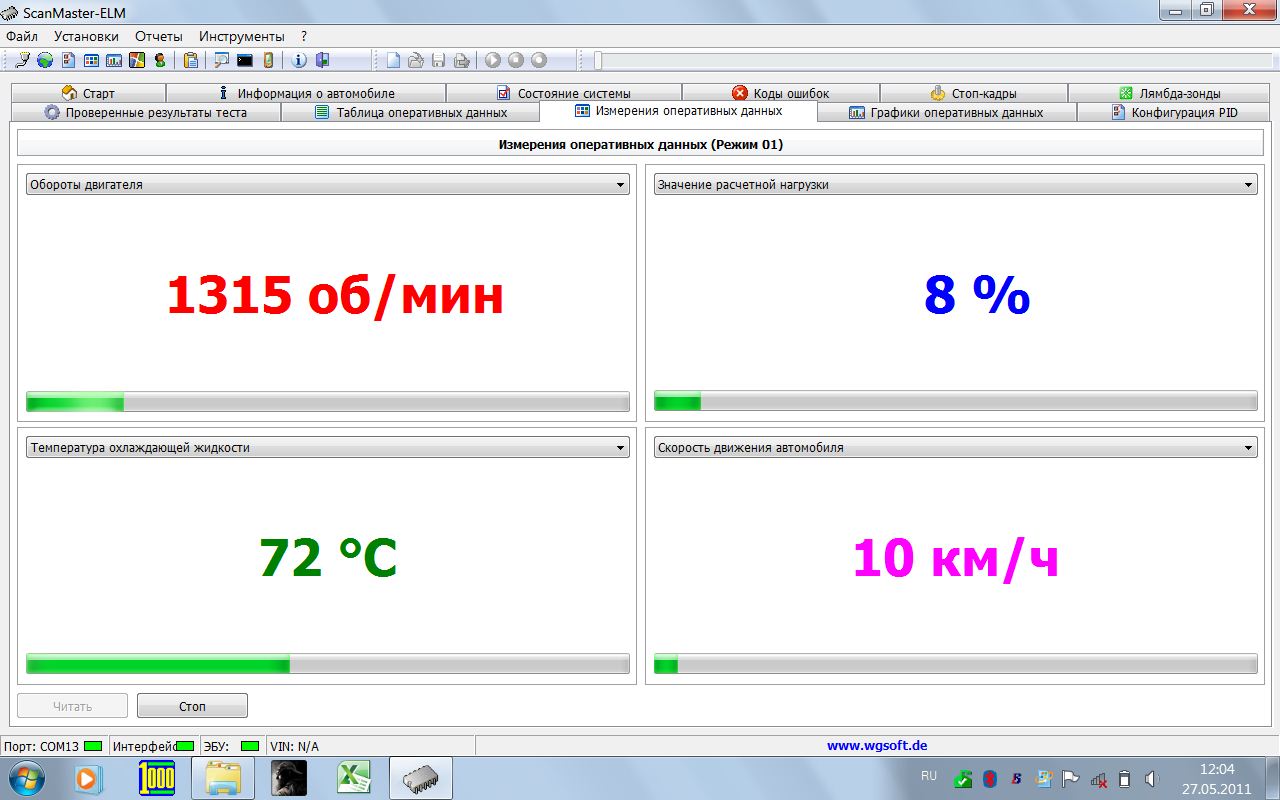

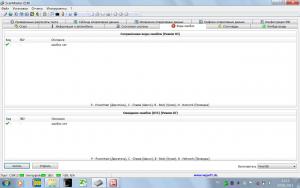

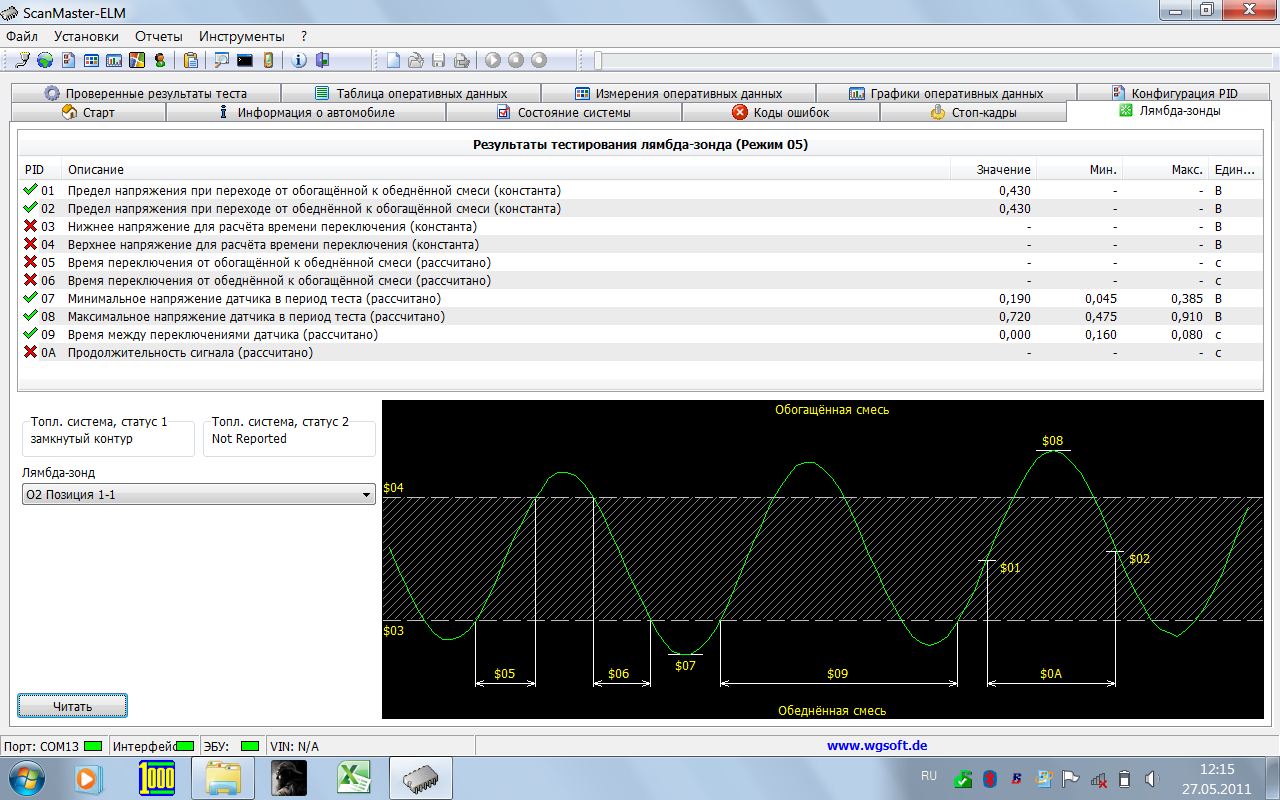

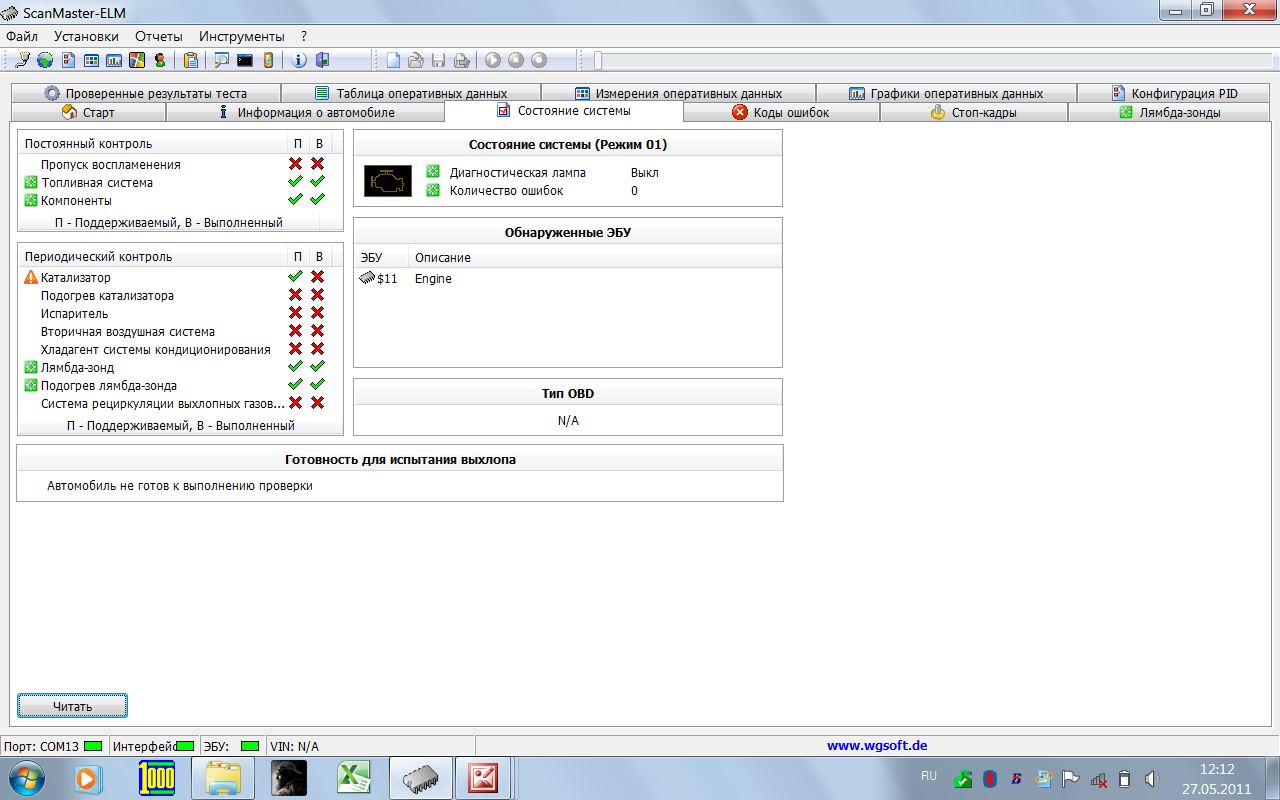

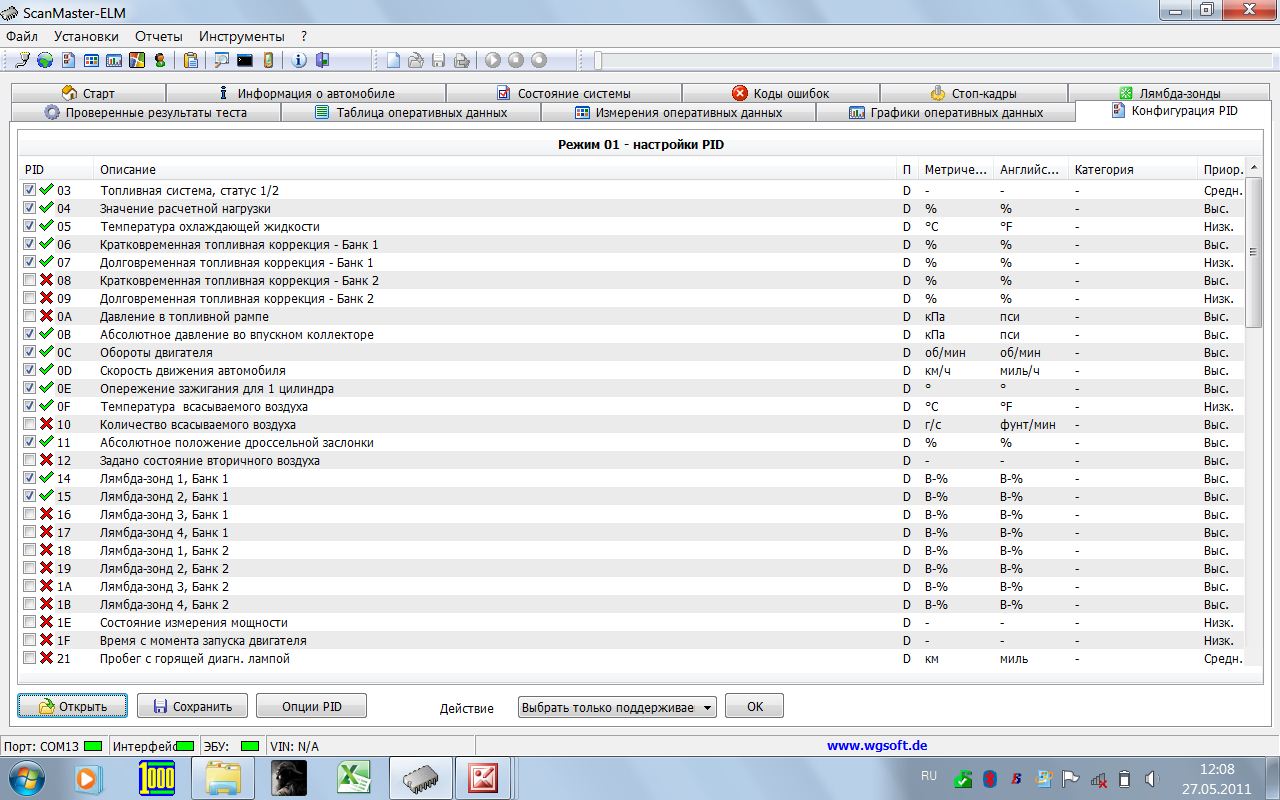

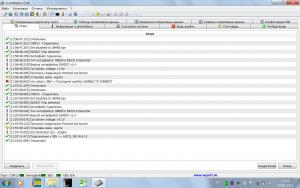

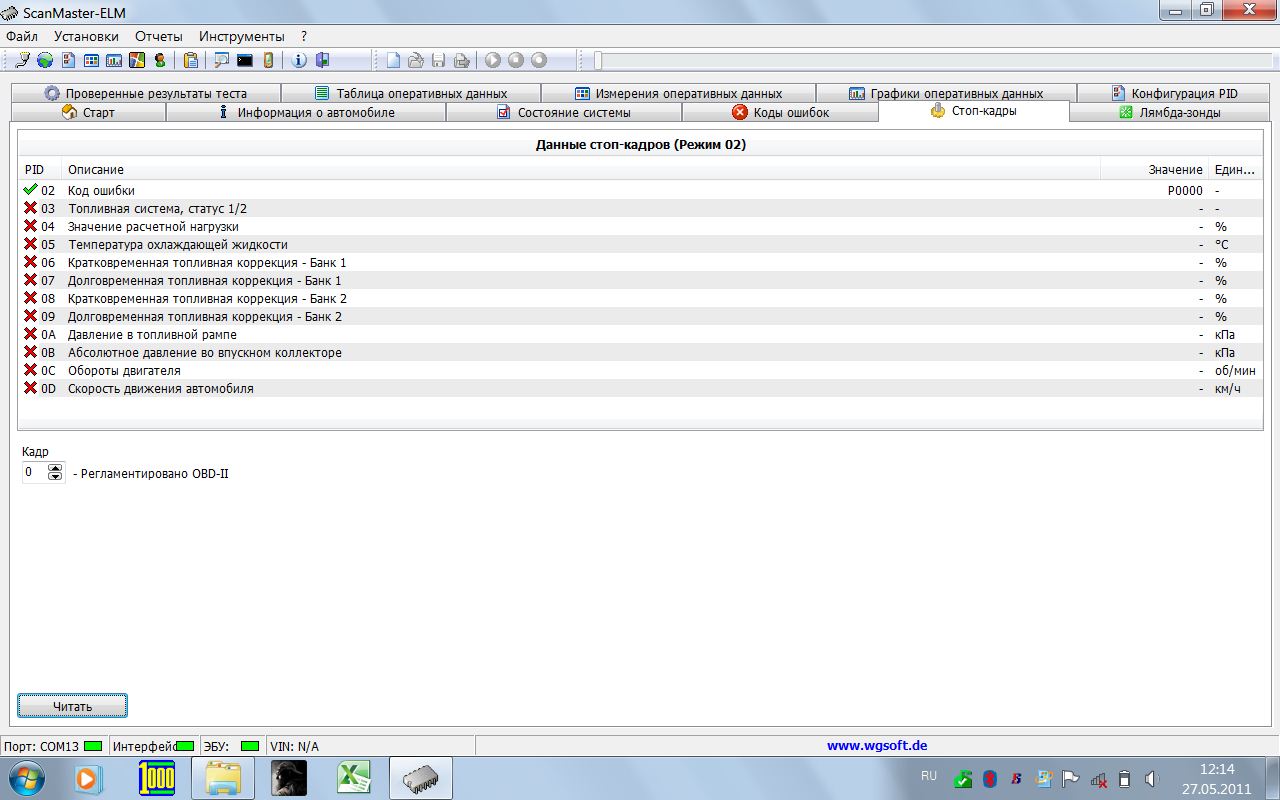

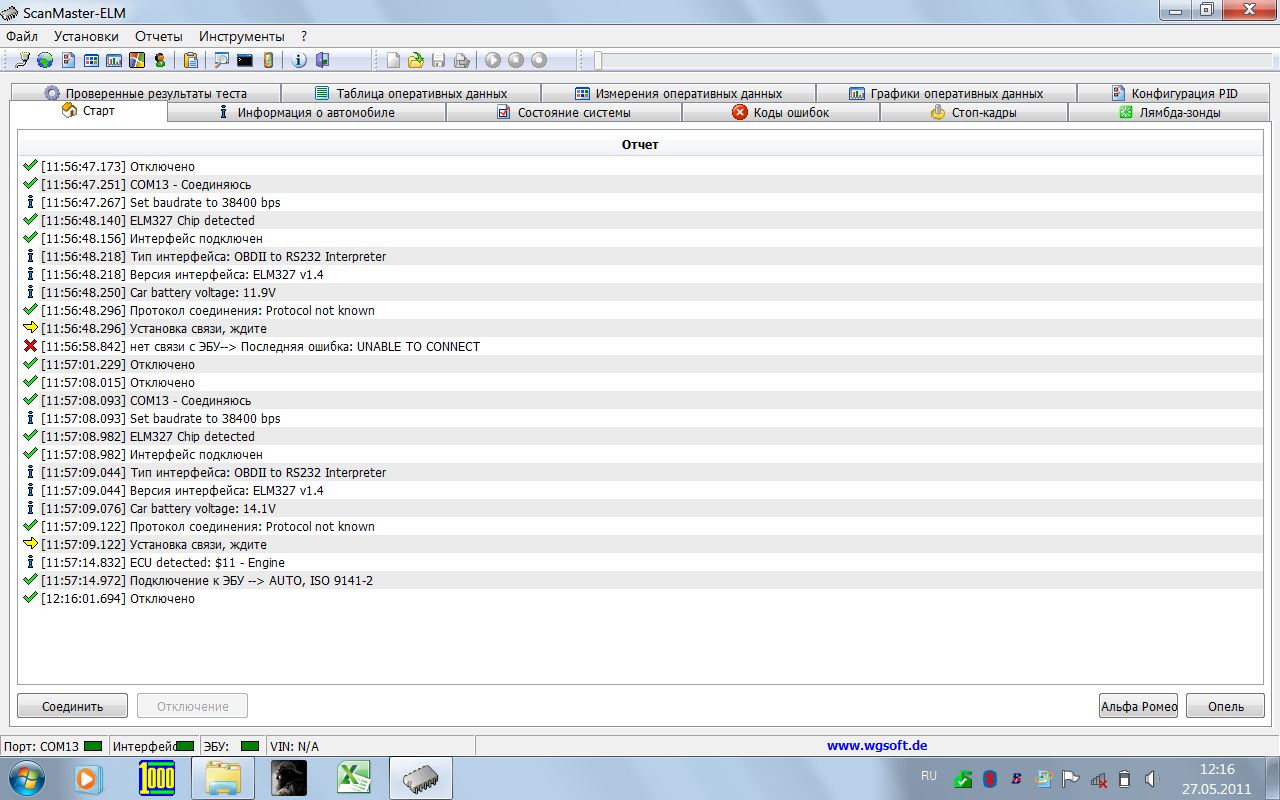

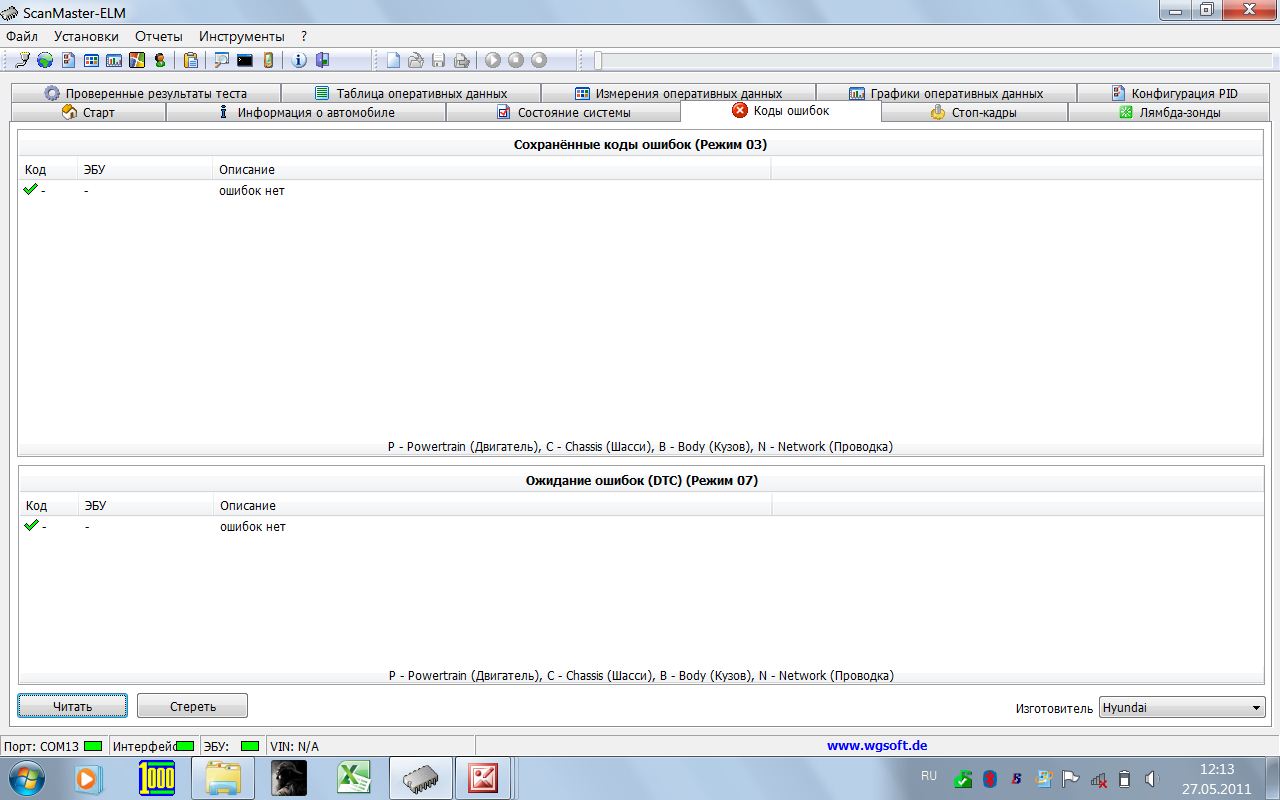

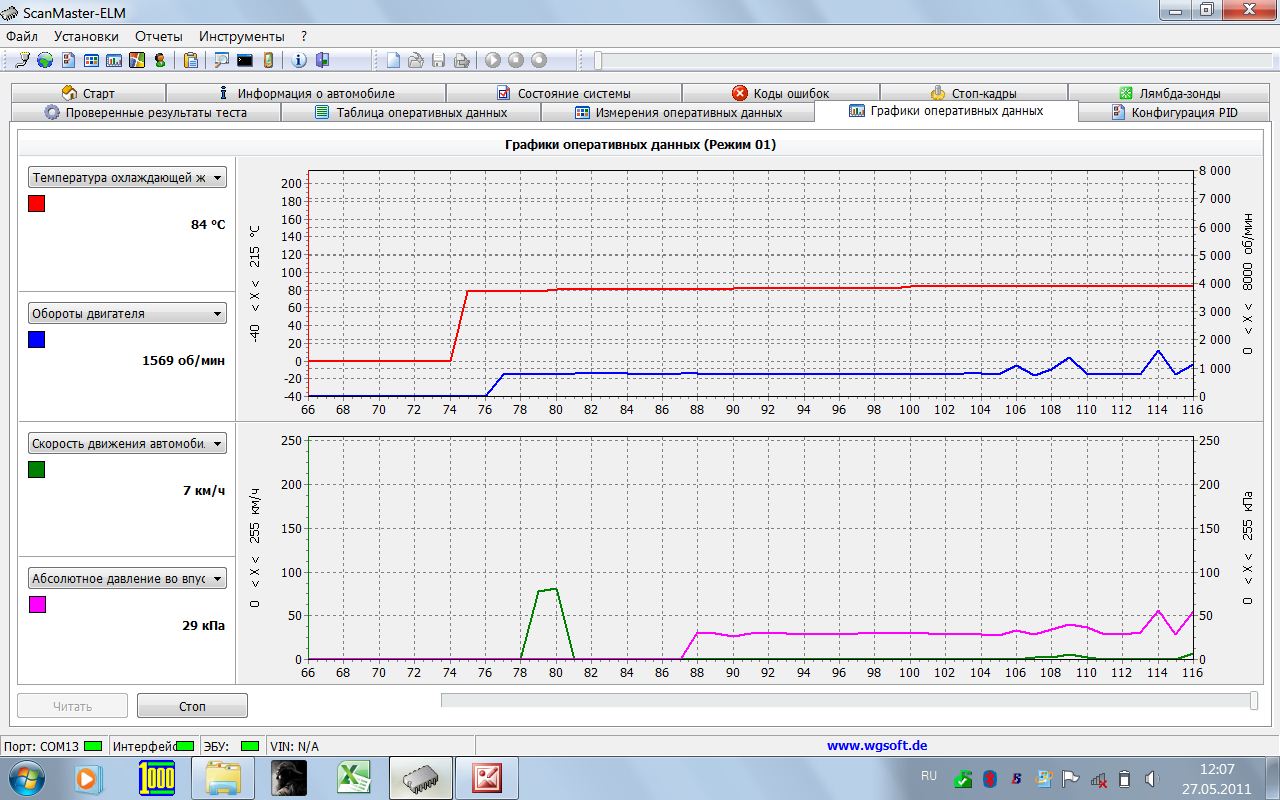

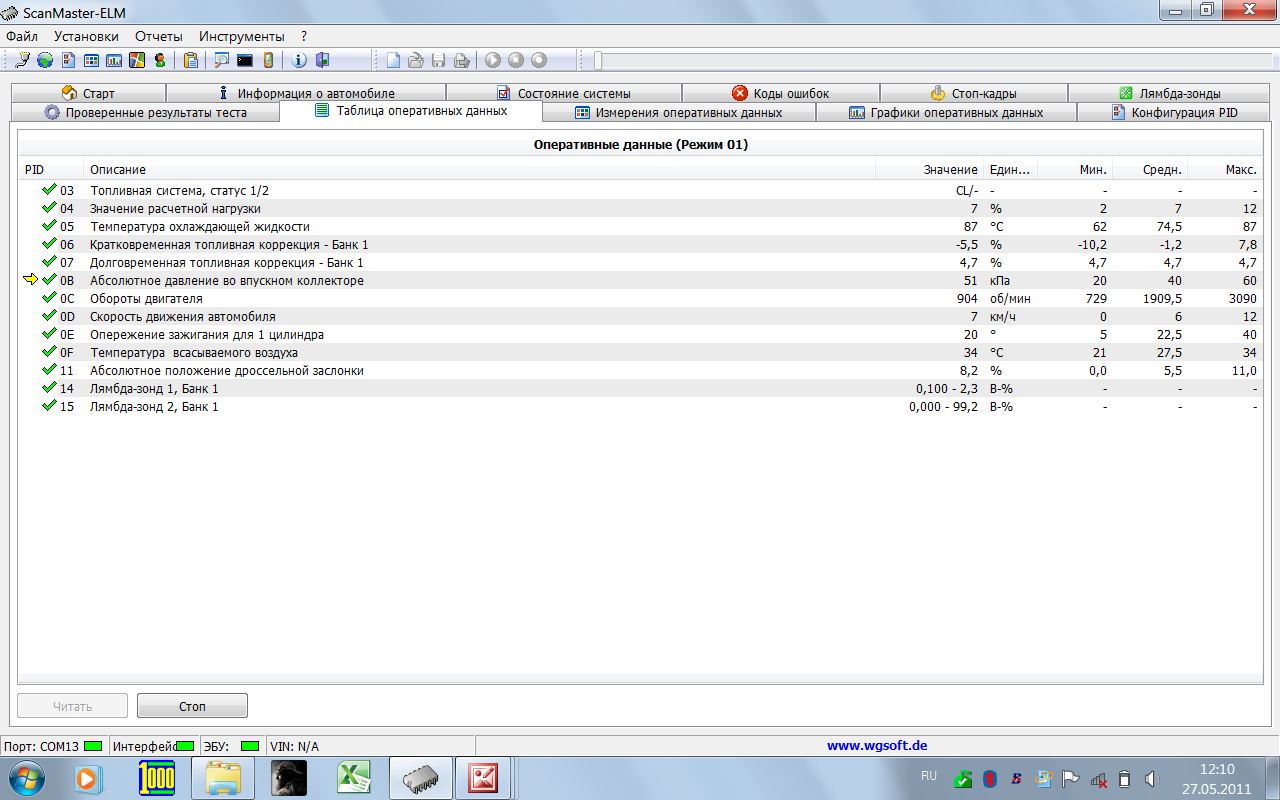

nik65 71 Опубликовано: 27 мая, 2011 (изменено) У знакомого был взят для тестирования универсальный диагностический интерфейс ELM 327, Версия 1.4 и программа Scan Master ELM 1.7 русская версия. И так начнем. Работа программы Scan Master ELM 1.7 русская версия. Диагностика проводилась на автомобиле Хундай Акцент МТ-3 2007 г.в Протокол OBDII CAN. После установки связи с адаптером, программа выводит информацию, все показано на рисунках. Теперь приступаем к диагностике машины. Вкладка информации о автомобиле, можно посмотреть нажав клавишу Читать, затем можно заполнить поля для последующего сохранения.(картинка не загрузилась и пропала) Следующаа вкладка состояние автомобиля (самодиагностика) она показывает состояние системы экологии и пропуски воспламенения, количество ошибок и т.д. Самодиагностика проводится автоматически каждый раз после заводки и достижения определенного состояния системы и двигателя. Система при установки связи автоматически определяет поддерживаемых переменных для диагностики ECU, которые сохраняются в памяти программы, втом числе могут сохранятся в отдельном файле. Оперативные данные показывают таблицей переменные диагностике в цифровом режиме. Можно переключится в графический режим и смотреть графики, что удобней для просмотре и анализа. Так же можно переключится в режим оперативных цифровых данных c переменной полосой измерения. Просмотр состояния Лямба-Зонды Стоп кадры Ну и самое интересное наличие или отсутствия ошибок. По позже выложу еще информации, сдох акккумулятор в ноуте. P.S. ВИН номер автомобиля не определил. Изменено 27 мая, 2011 пользователем nik65 1 Поделиться сообщением Ссылка на сообщение
