Всем привет!

На другом форуме наткнулся на хороший фотоотчет по замене колодок на Solaris, решил продублировать у нас:



1. Откручиваем и снимаем колесо.








2. Разворачиваем ступичный узел, чтобы было легче подобраться болтам.






3. Далее нужно обильно полить суппорт растворителем, чтобы избежать попадания тормозной пыли в легкие. Как следствие, сдувать пыль категорически запрещается, только смывать.






4. Откручиваем направляющие пальцы суппорта и снимаем его.












5. Вынимаем старые колодки.






6. Снимаем усики со скобы.






7. Нужно зачистить их от грязи.









8. Ставим их, чистые, на место.






9. Новые колодочки с артикулом (LP2497)






10. Устанавливаем их на место.






11. Перед установкой суппорта на место осмотрите манжету поршня на наличие повреждений. Также не забудьте проверить состояние тормозного шланга.






12. Утапливаем тормозной поршень.






13. Устанавливаем суппорт на место.






14. Смазываем пальцы суппорта, чтобы откручивались легче в следующий раз, и затягиваем.






15. Зачищаем поверхность соприкосновения диска с колесом, чтобы все ровно притянуть






16. Замена завершена. Осталось установить колесо, затянуть болты и прокачать педаль тормоза, чтобы прижать новые колодки к дискам. Ну и про второе колесо не забыть предварительно.

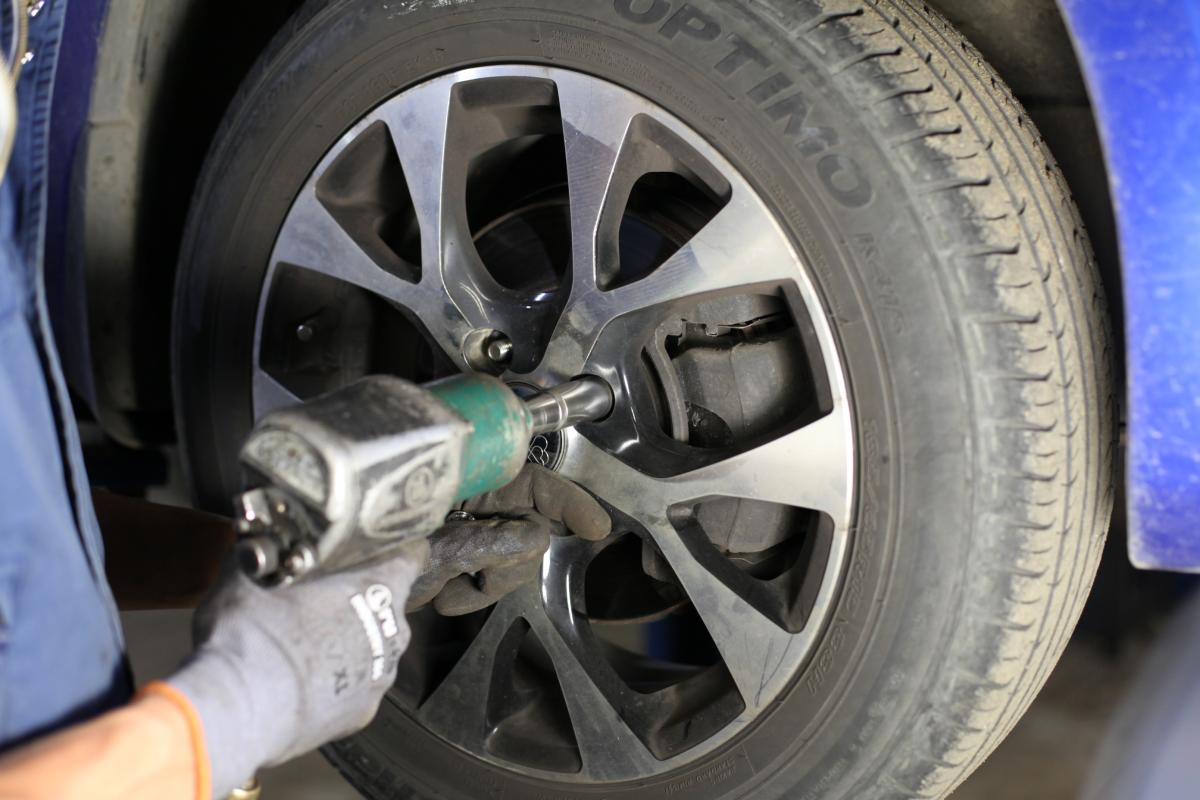

1. Откручиваем колесо.JPG

2. Поворачиваем ось под удобным углом.JPG

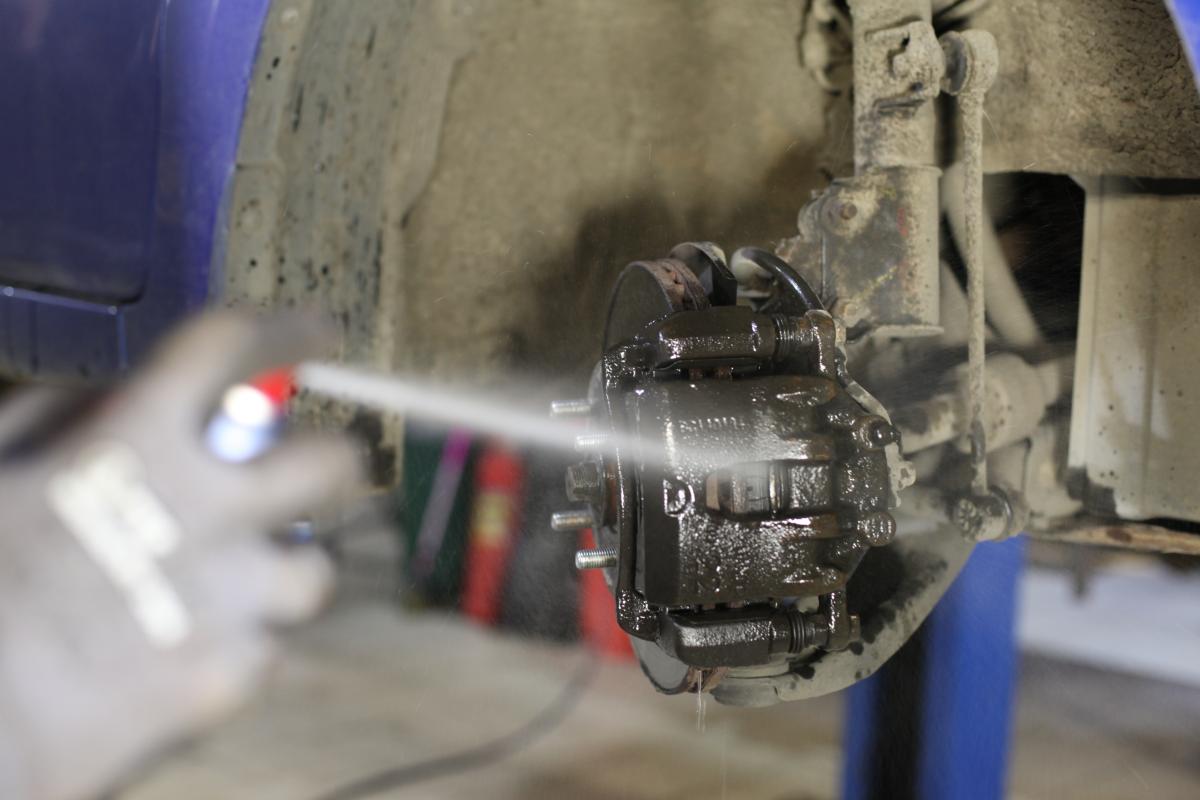

3. Моем суппорт растворителем.JPG

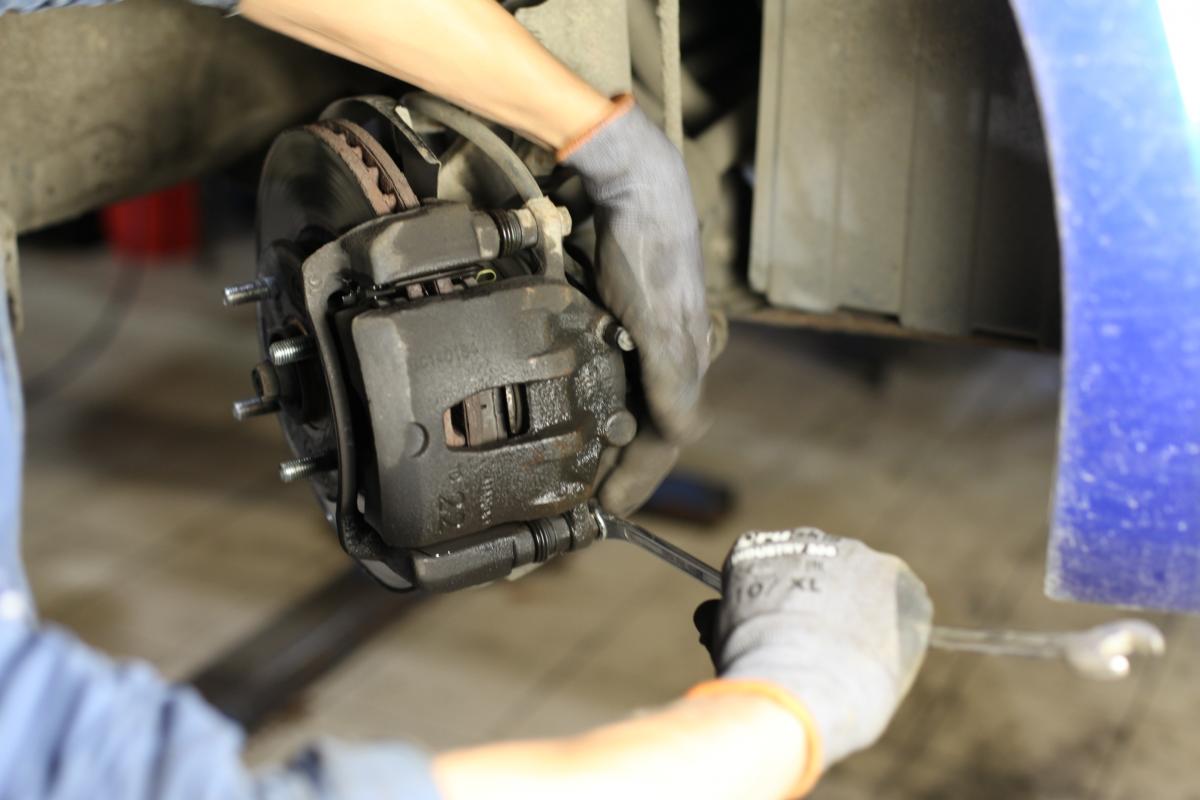

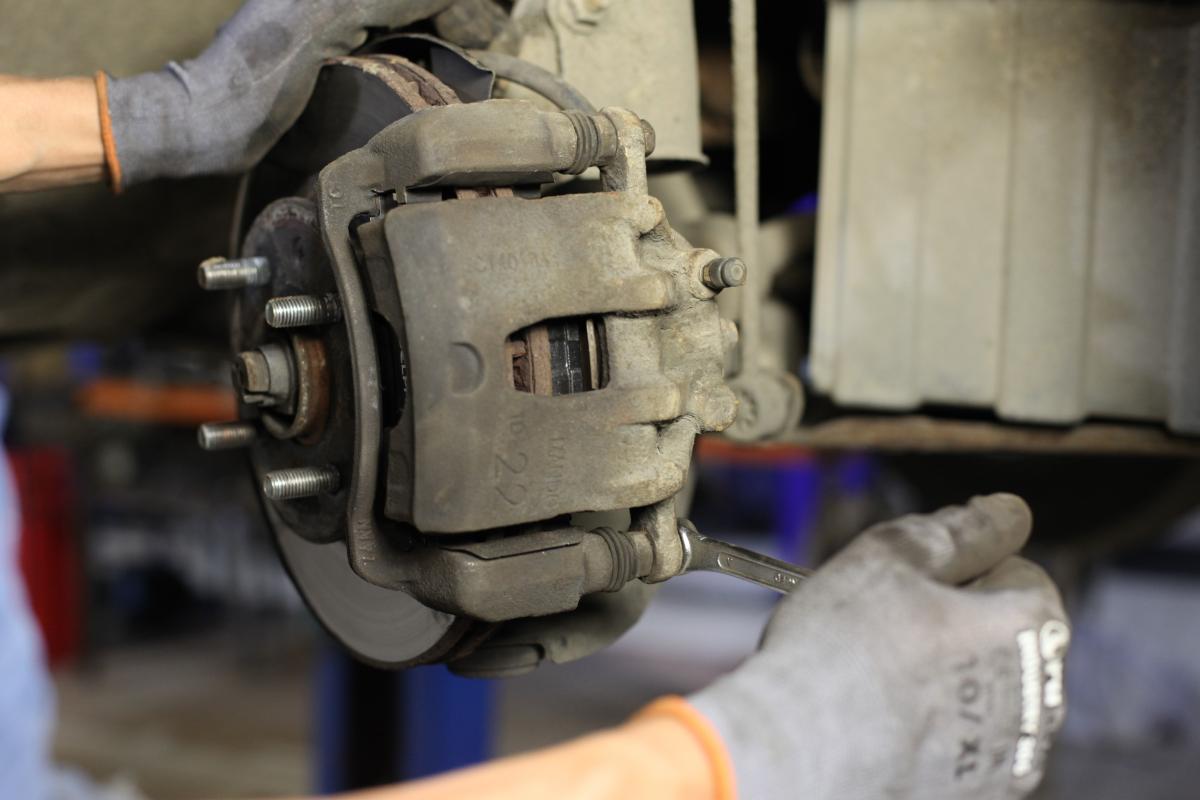

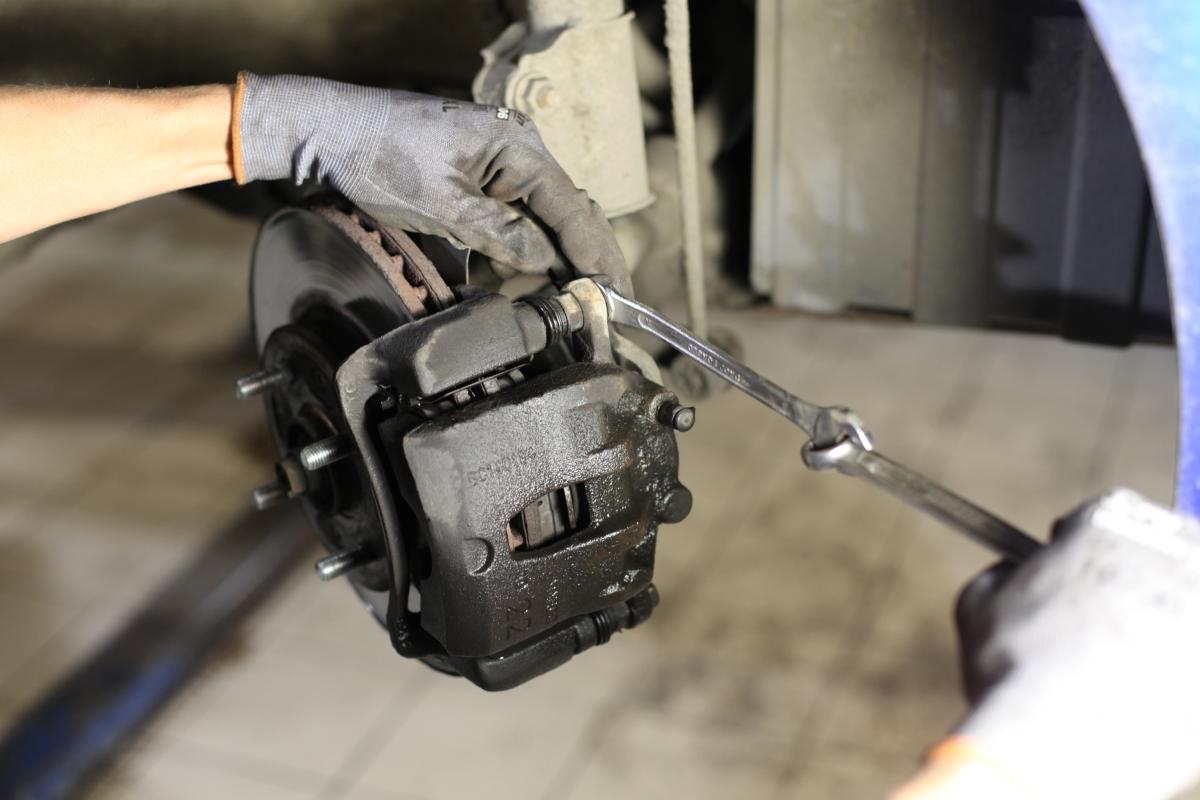

4. Откручиваем суппорт.JPG

5. Продолжаем откручивать суппорт.JPG

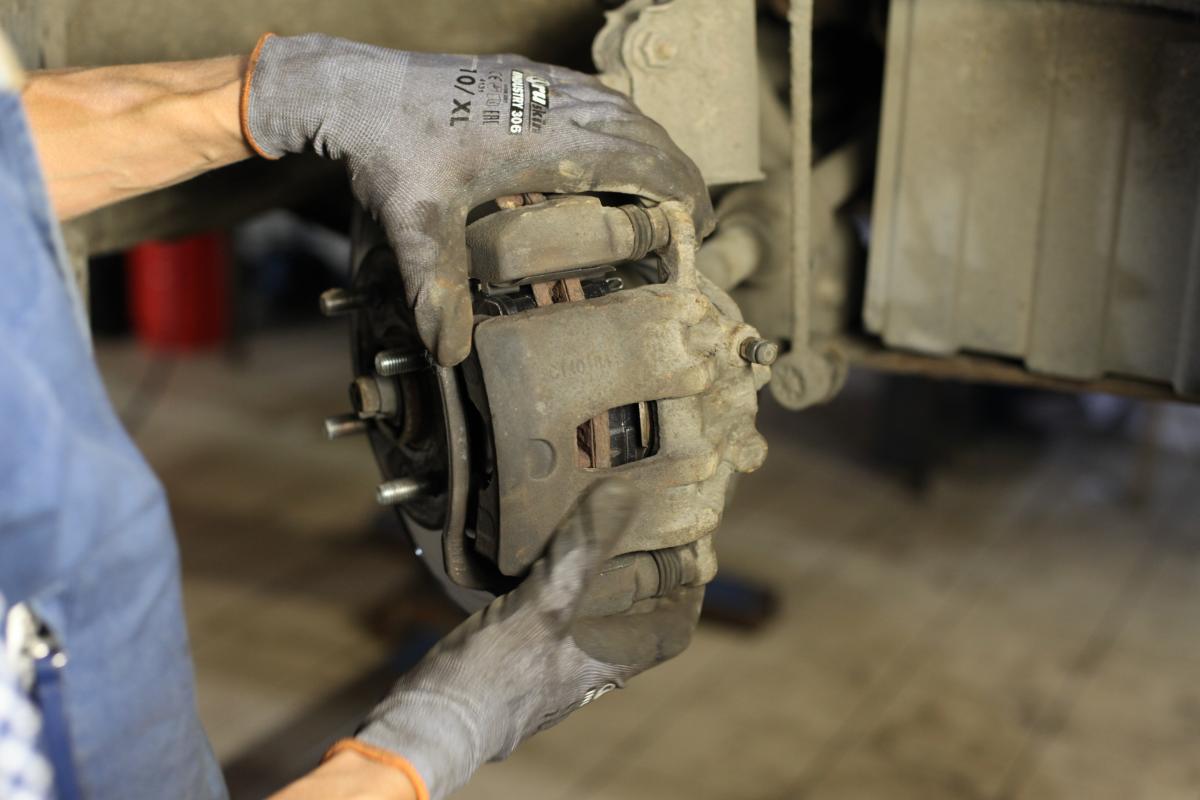

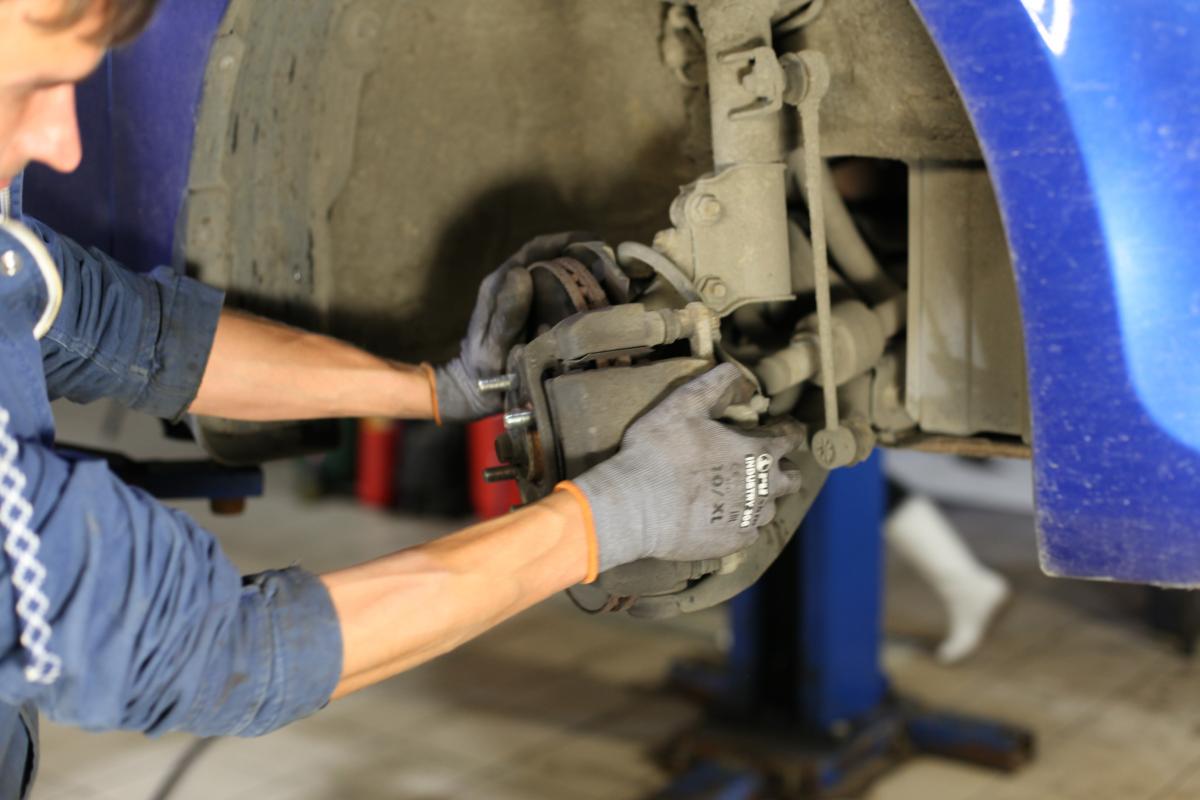

6. Снимаем суппорт.JPG

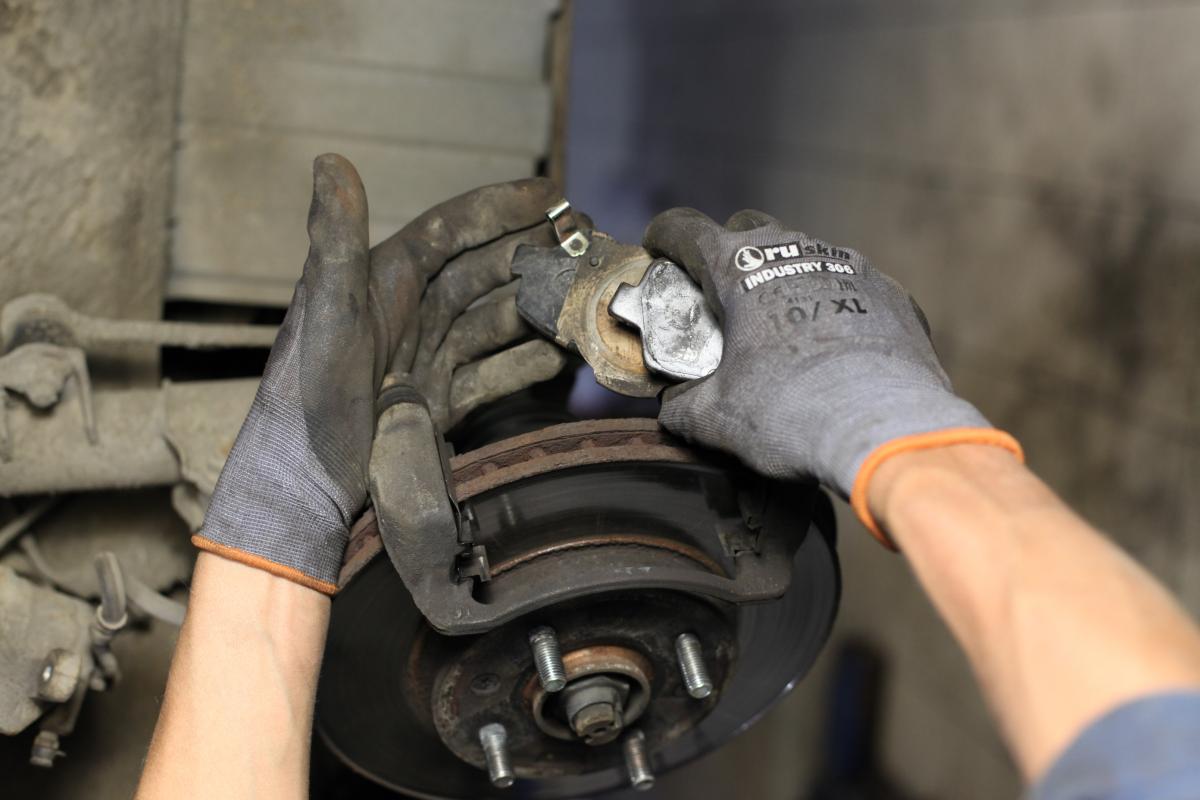

7. Снимаем старые колодки.JPG

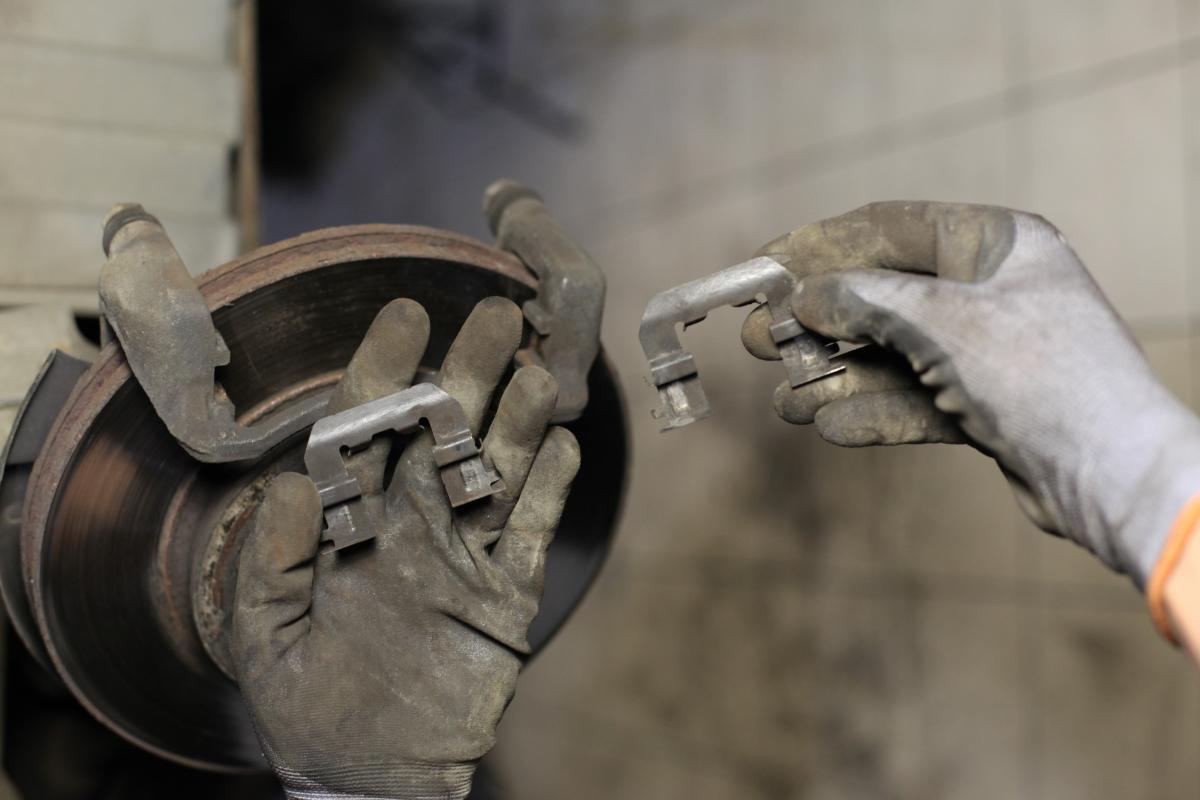

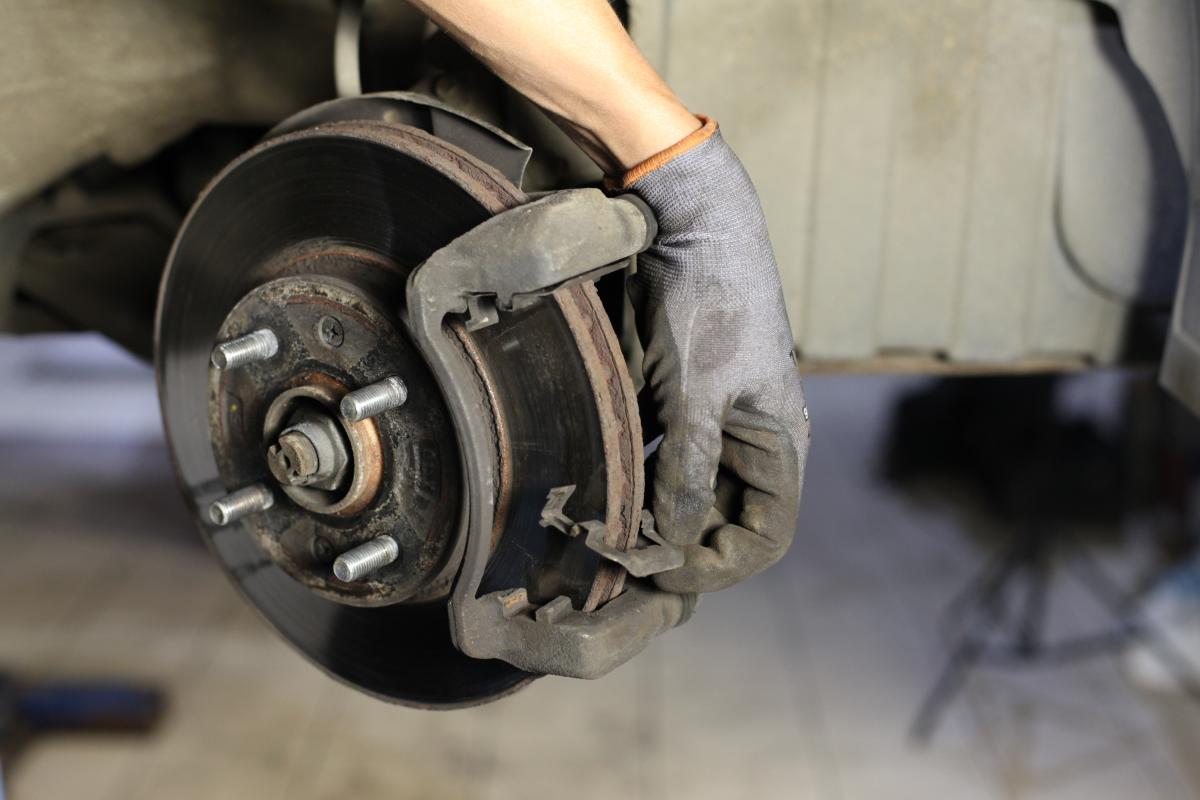

8. Снимаем усики с направляющей скобы.JPG

9. Вот они.JPG

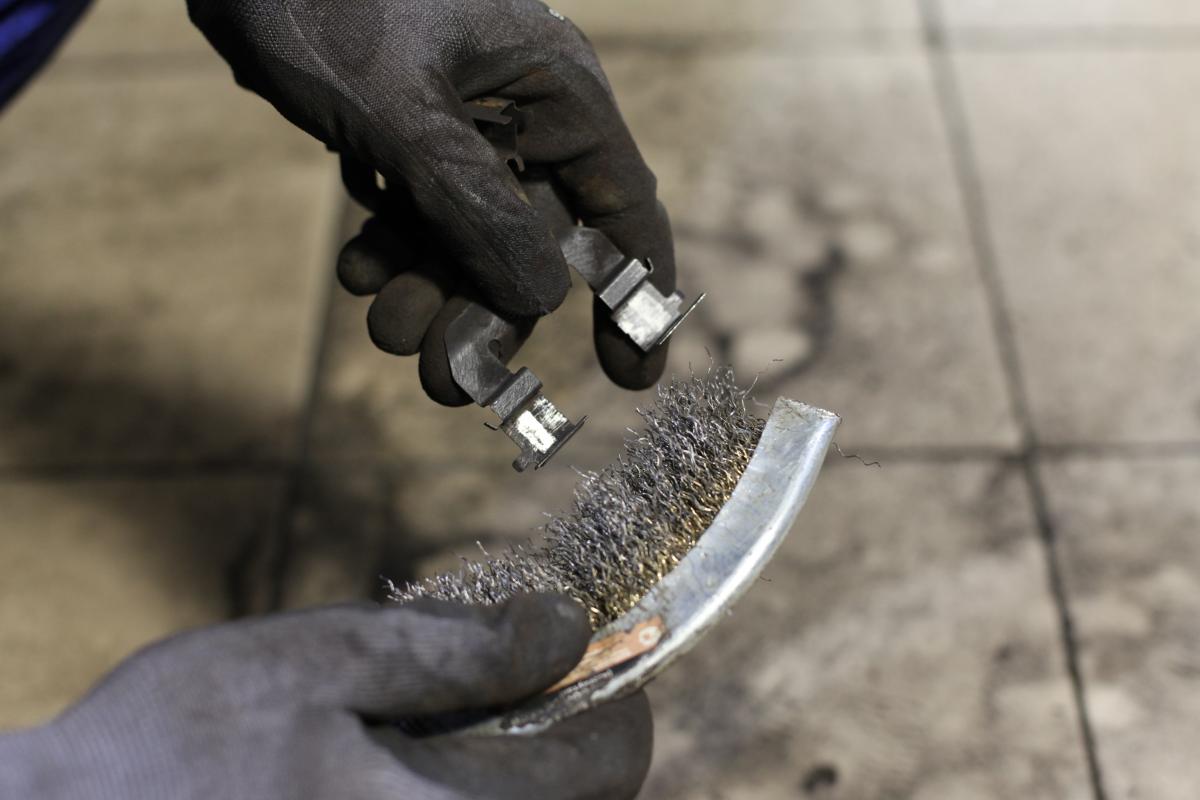

10. Зачищаем монтажные точки усиков.JPG

11. Ставим усики обратно на скобу.JPG

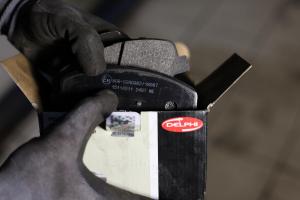

12. На замену выбрали колодки компании Delphi.JPG

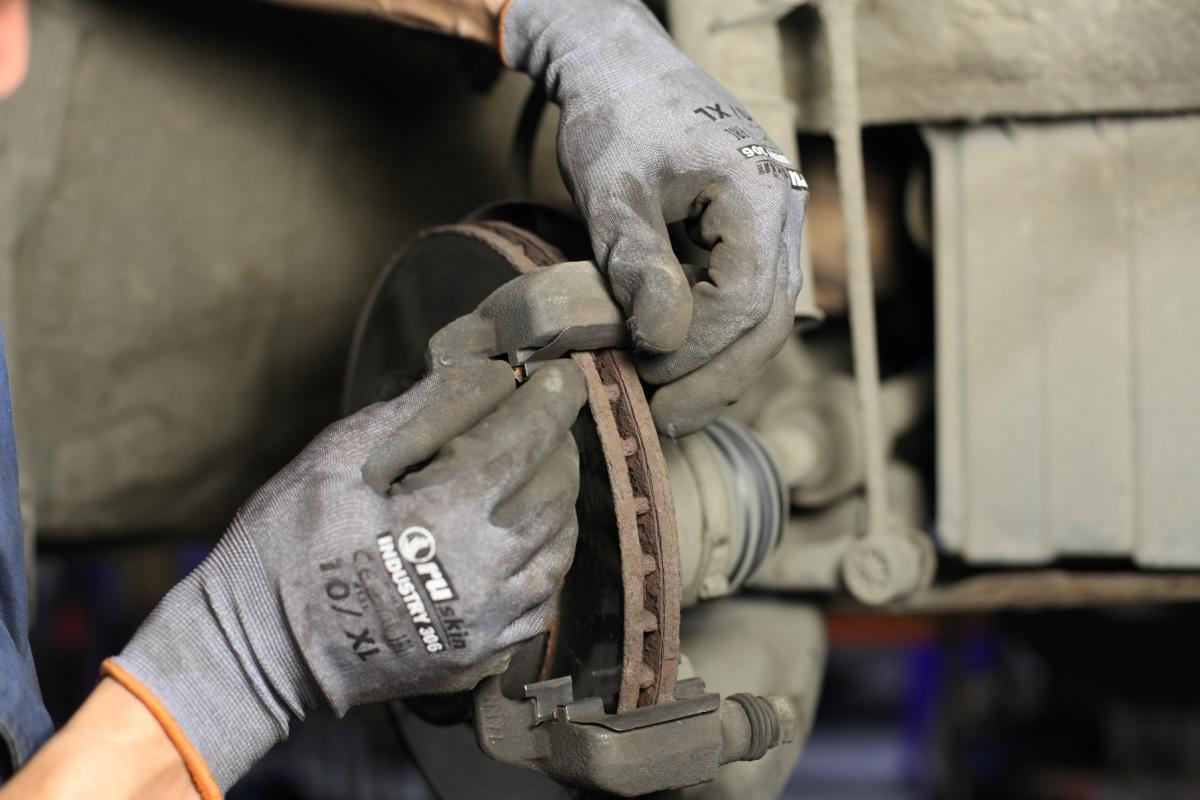

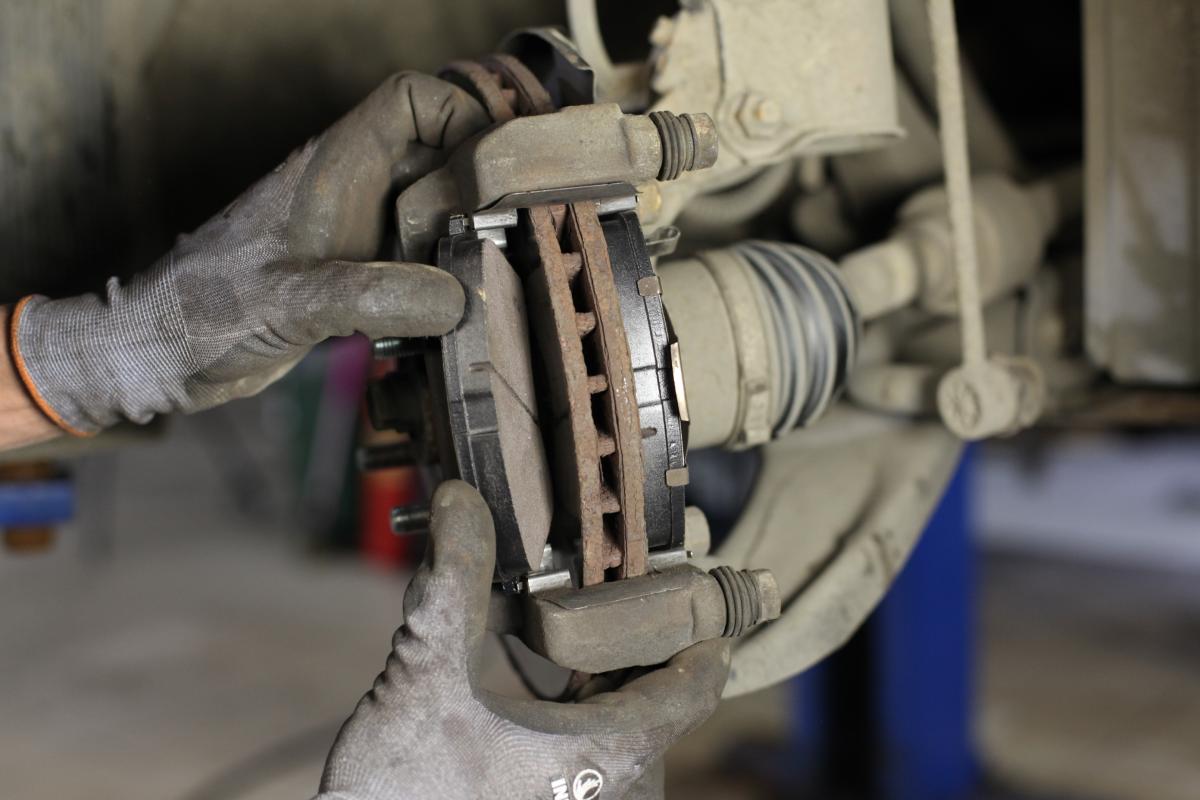

13. Устанавливаем новые колодки.JPG

14. Проверяем пыльник поршня на повреждения.JPG

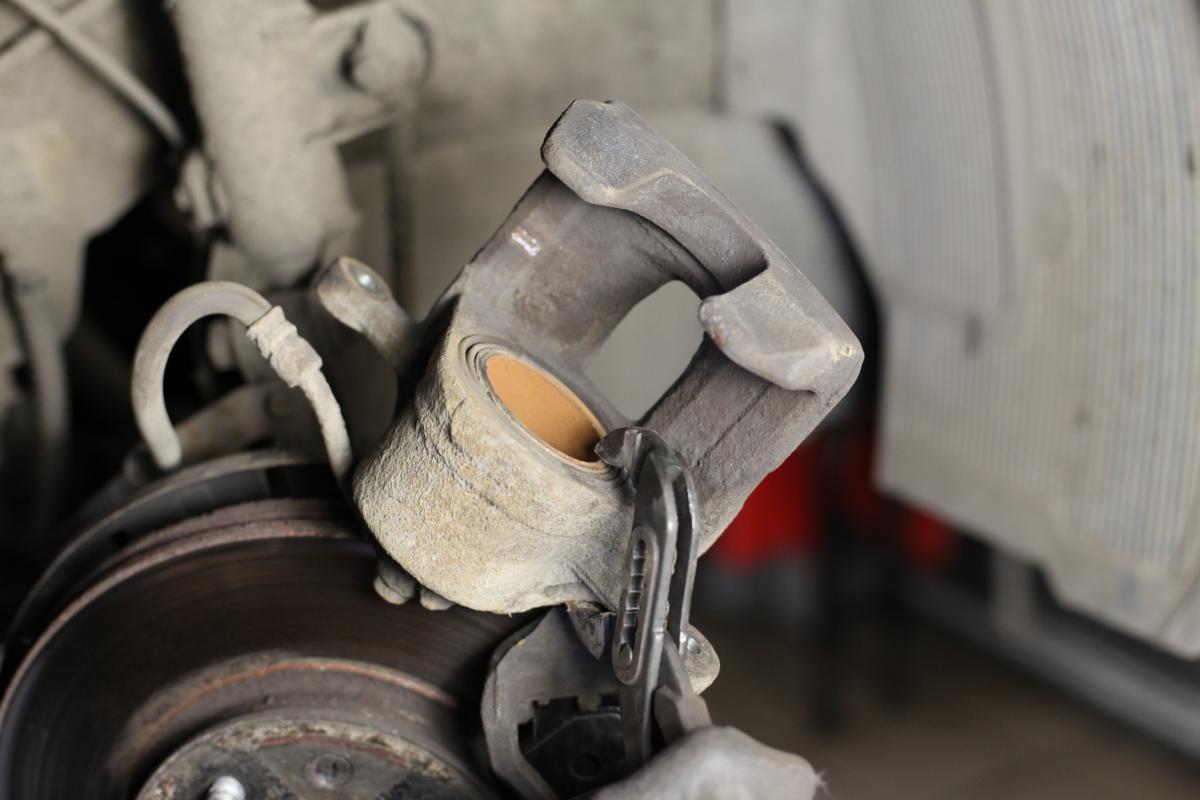

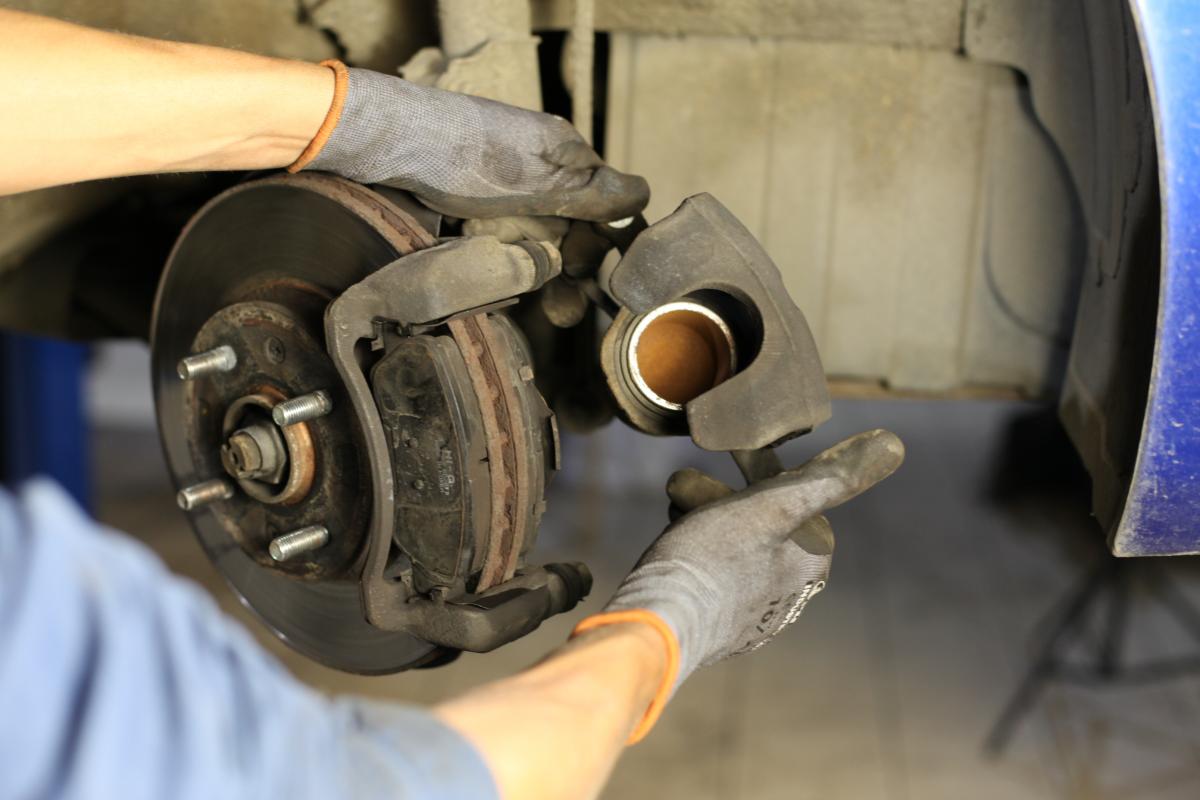

15. Вдавливаем поршень.JPG

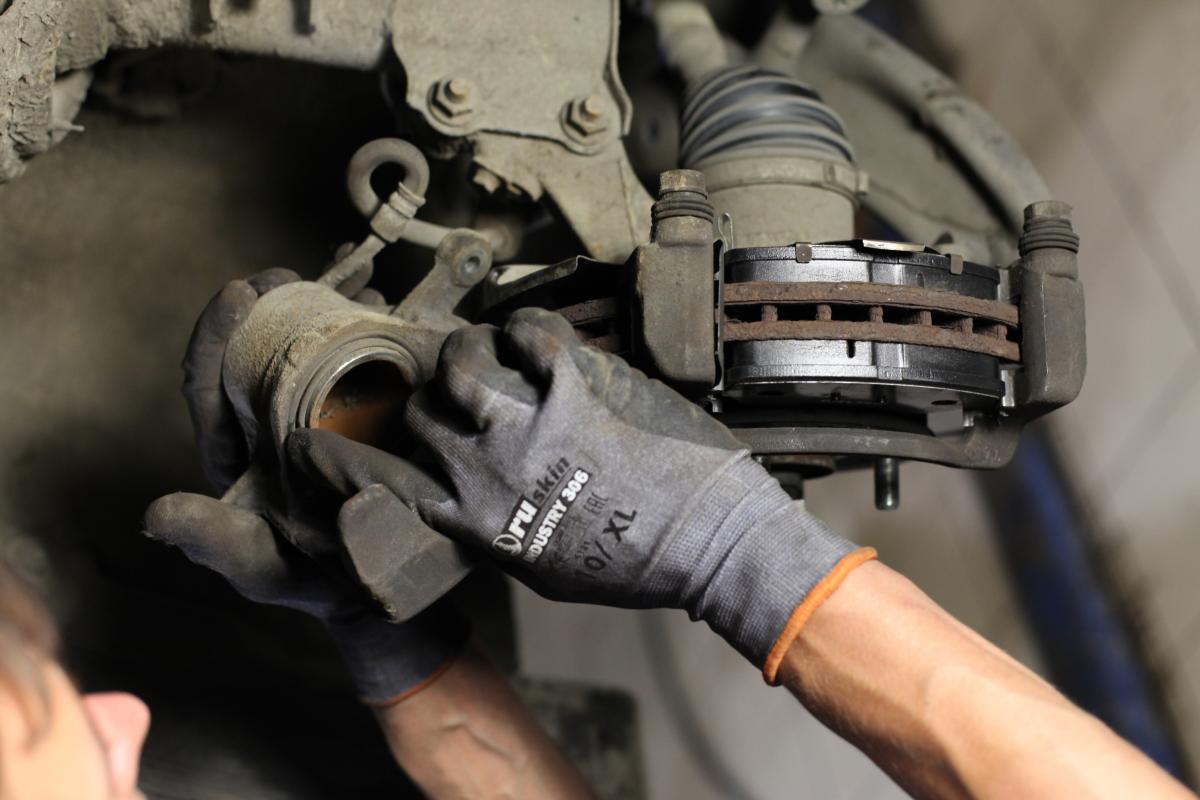

16. Устанавливаем суппорт.JPG

17. Затягиваем суппорт.JPG

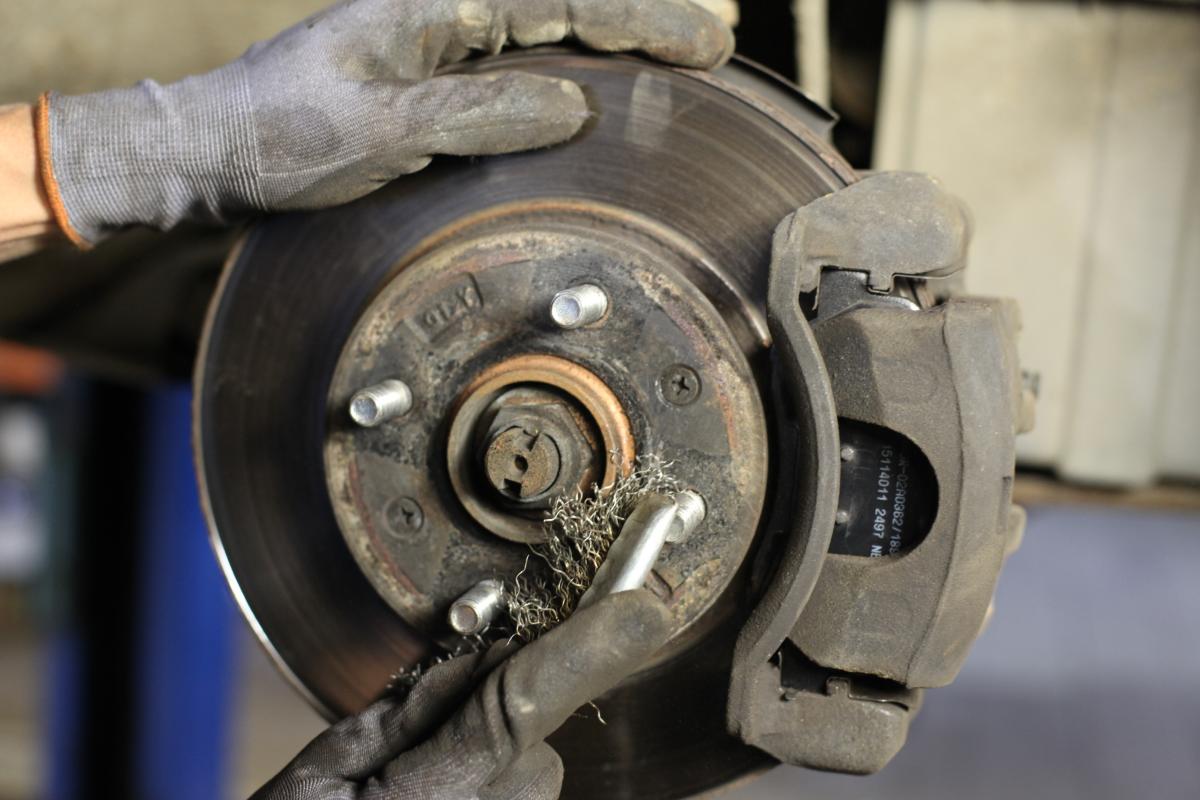

18. Зачищаем поверхность соприкосновения диска с колесом.JPG

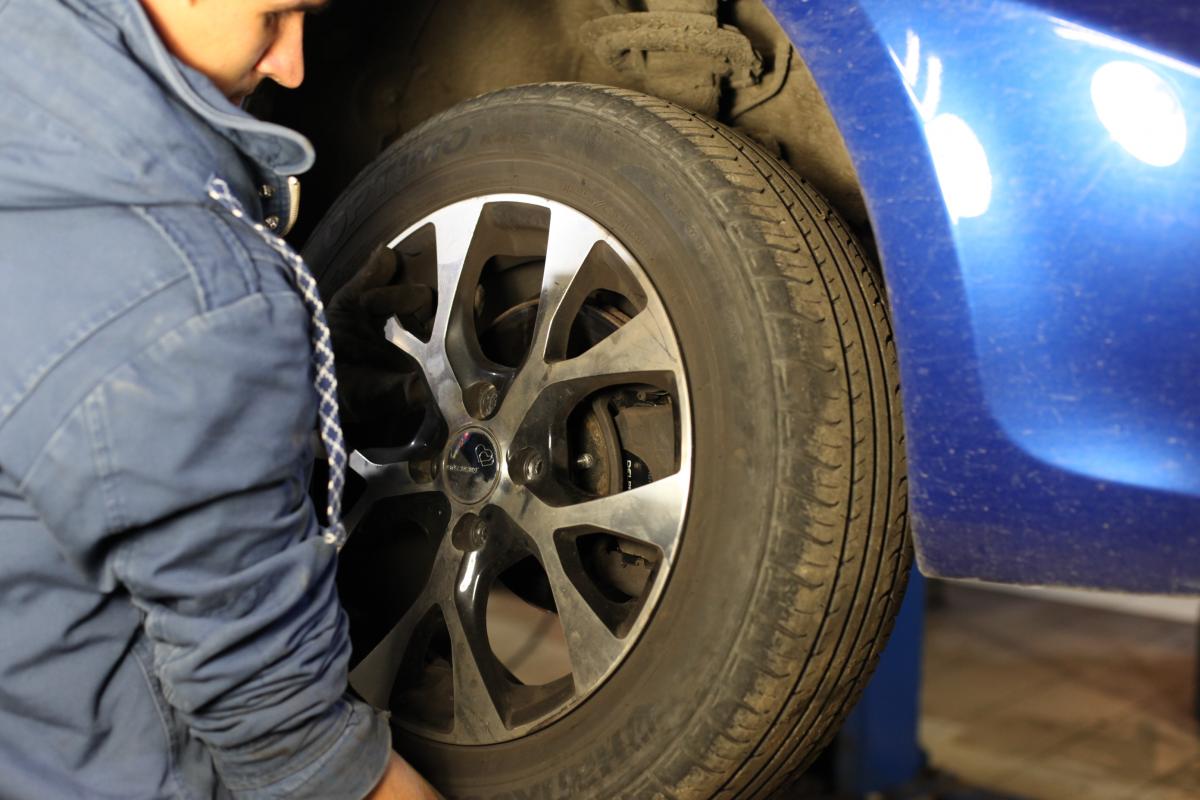

19. Ставим колесо.JPG

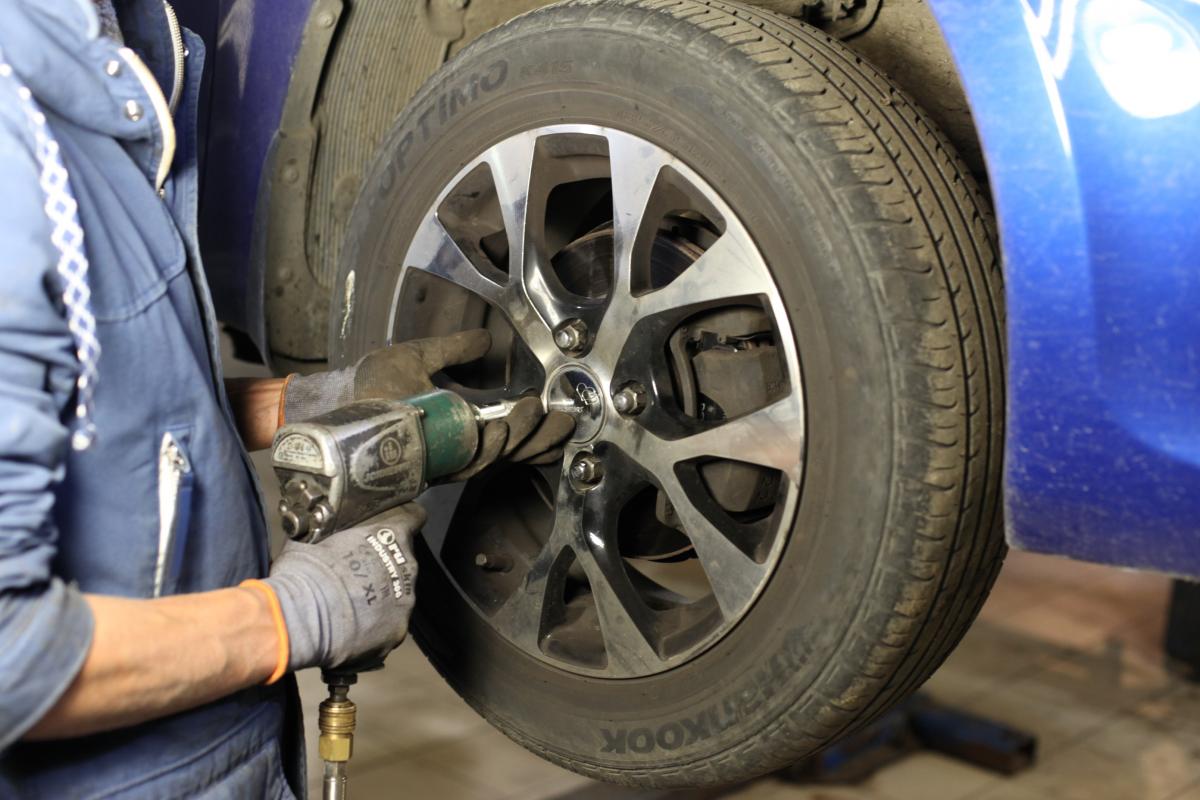

20. Закручиваем колесо.JPG

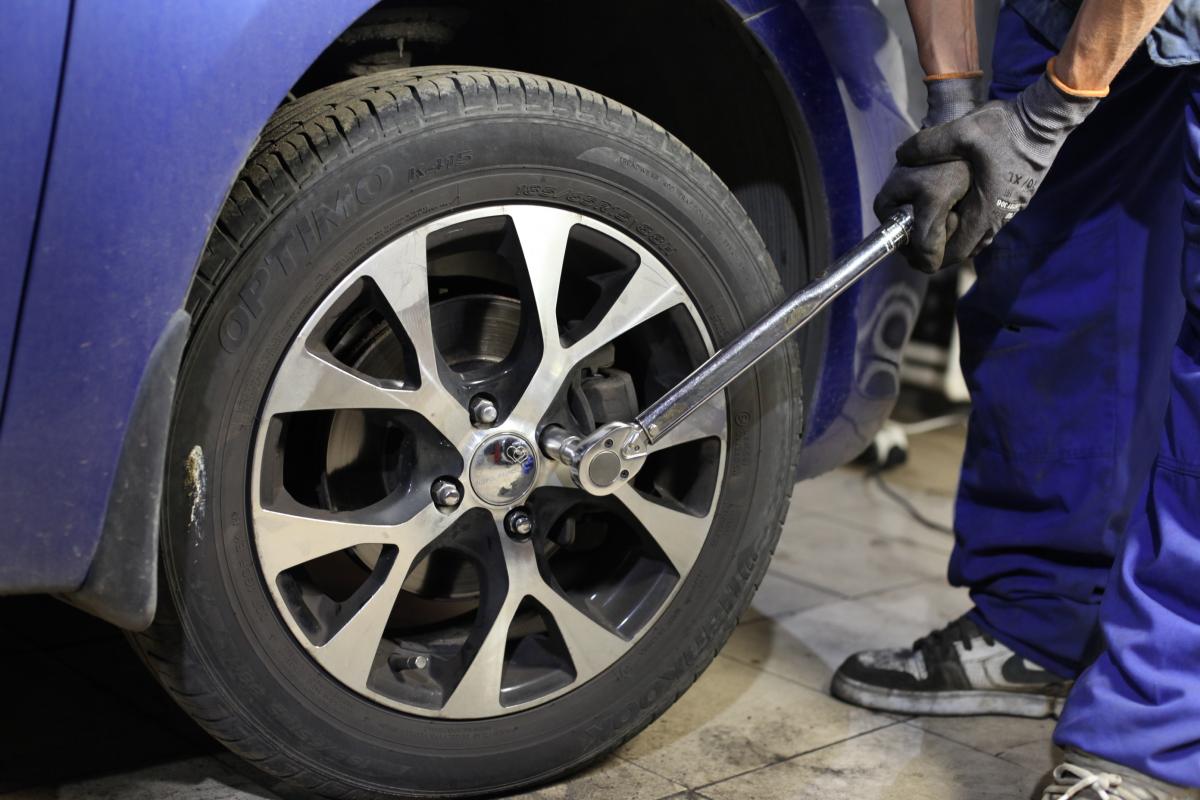

21. Затягиваем колесо на земле.JPG

  • Like 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Tima

О, познавательно. Всегда для замены колодок отдавал тачку в сервис, а тут можно и самому
